Drukarka 3D VzBoT 330 AWD Kit

  • SKU 4897

  • Kod EAN: 5905200003019

8999,00 zł7316,26 zł + 23% VAT

  • Dostępny

  • Wysyłamy z magazynu w ciągu 1 dnia roboczego

  • Darmowa dostawa

1

Główne cechy produktu

Demon prędkości




Łatwość serwisu




Możliwość ulepszeń





Metalowa konstrukcja




Przystosowany do druku
wielkodyszowego





Dla zaawansowanych
użytkowników

Opis produktu

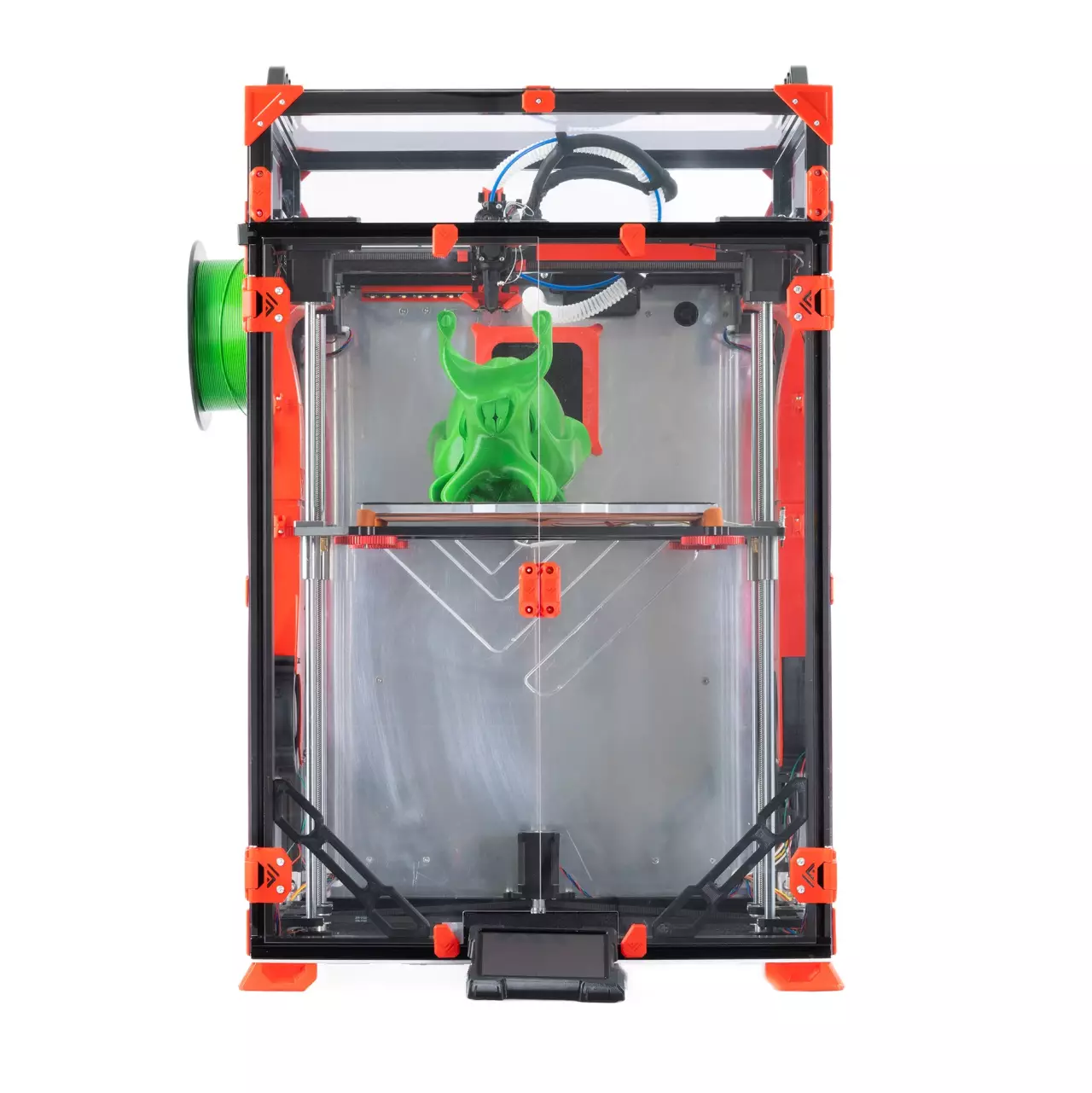

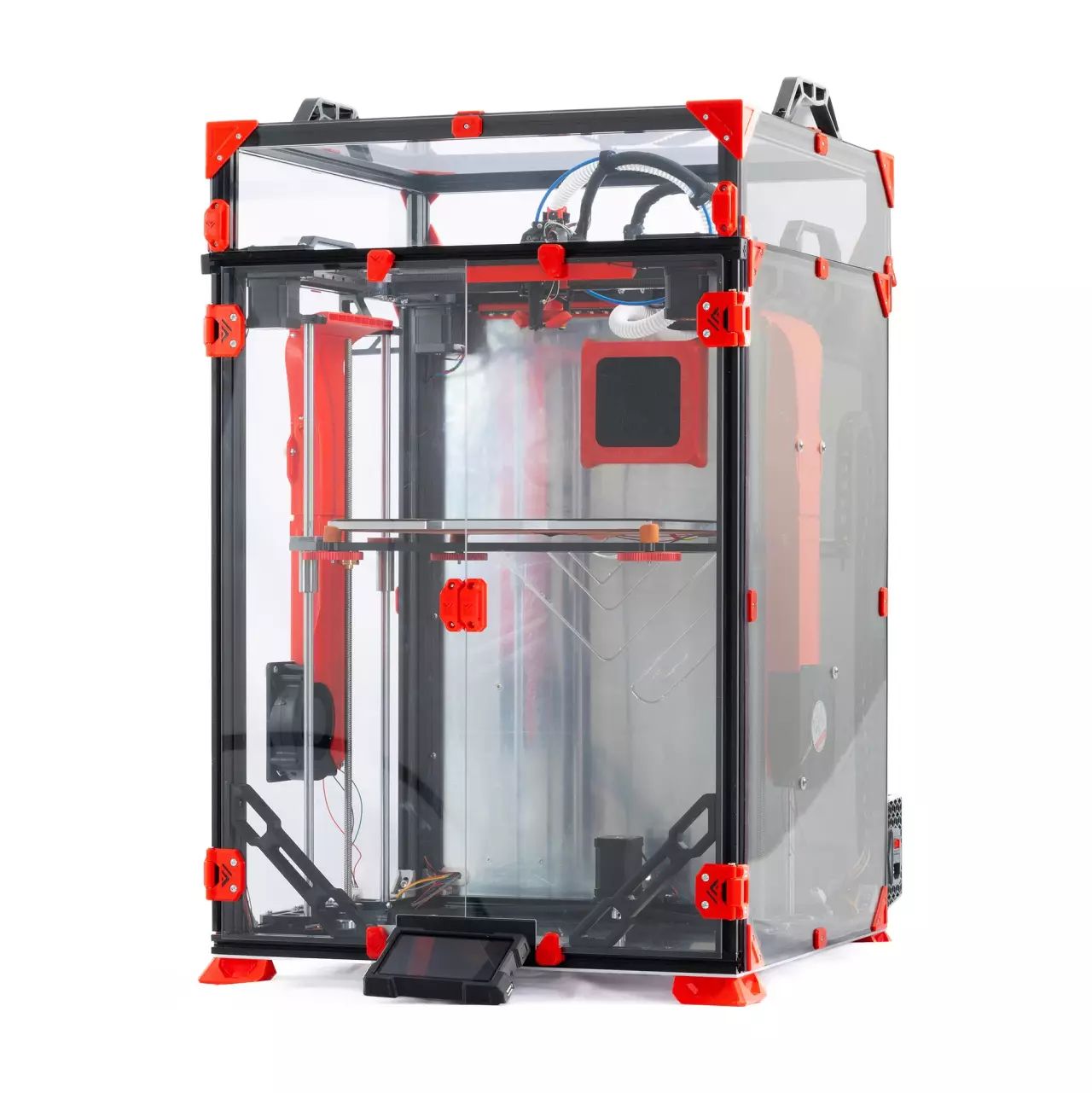

Zestaw do samodzielnego złożenia drukarki 3D VzBoT 330 od Mellow, o polu roboczym 330x330x400 mm. Urządzenie pozwala na szybkie i precyzyjne drukowanie dzięki wprowadzeniu funkcjonalności AWD, wykorzystującej po dwa silniki krokowe na płaszczyźnie X i Y.

VzBoT 330 sprawdzi się szczególnie jako urządzenie dla projektantów, hobbystów, inżynierów i producentów. Zabudowana konstrukcja urządzenia pozwala zarówno na drukowanie filamentami wrażliwymi na skurcz termiczny jak ABS, a także standardowymi i elastycznymi.



Co znajduje się w zestawie?

Zestaw zawiera elementy do złożenia drukarki VzBoT 330, w tym między innymi:

✔ rama konstrukcyjna bazująca na profilach aluminiowych 2020 i 2040

✔ wstępnie zmontowana suwnica z częściami PLA

✔ składowe osi Z, zawierające m.in. silnik NEMA17 od LDO, koło napinające GT2 na 20 zębów, a także wszelkie mocowania, wsporniki, wałki liniowe, okablowanie i śruby

✔ stół roboczy bazujący na konstrukcji z aluminium, wraz z silikonową grzałką 750 W oraz podkładką magnetyczną wykonaną ze stali sprężynowej pokrytą PEI

✔ obudowa urządzenia zbudowana z aluminium i akrylu

✔ wentylatory, prowadnik przewodów, zasilanie, wyświetlacz, przewody

✔ części montażowe m.in. narożniki, magnesy, gniazda, nakrętki, podkładki, śruby

sterowniki TMC5160 z okablowaniem, koła pasowe, sterowniki silnika krokowego TMC2209



Dokładny spis elementów zawierających się w zestawie modelu VzBoT 330 można znaleźć na stronie VzBoT. Konstrukcja urządzenia po złożeniu ma wymiary 530 x 500 x 720 mm, model jest przyjazny dla użytkowników pod kątem wprowadzania licznych modyfikacji i ulepszeń. Urządzenie waży 29,1 kg. Zestaw nie zawiera minikomputera, zalecane kompatybilne modele to Raspberry Pi 4, 3 lub Zero.



Konstrukcja

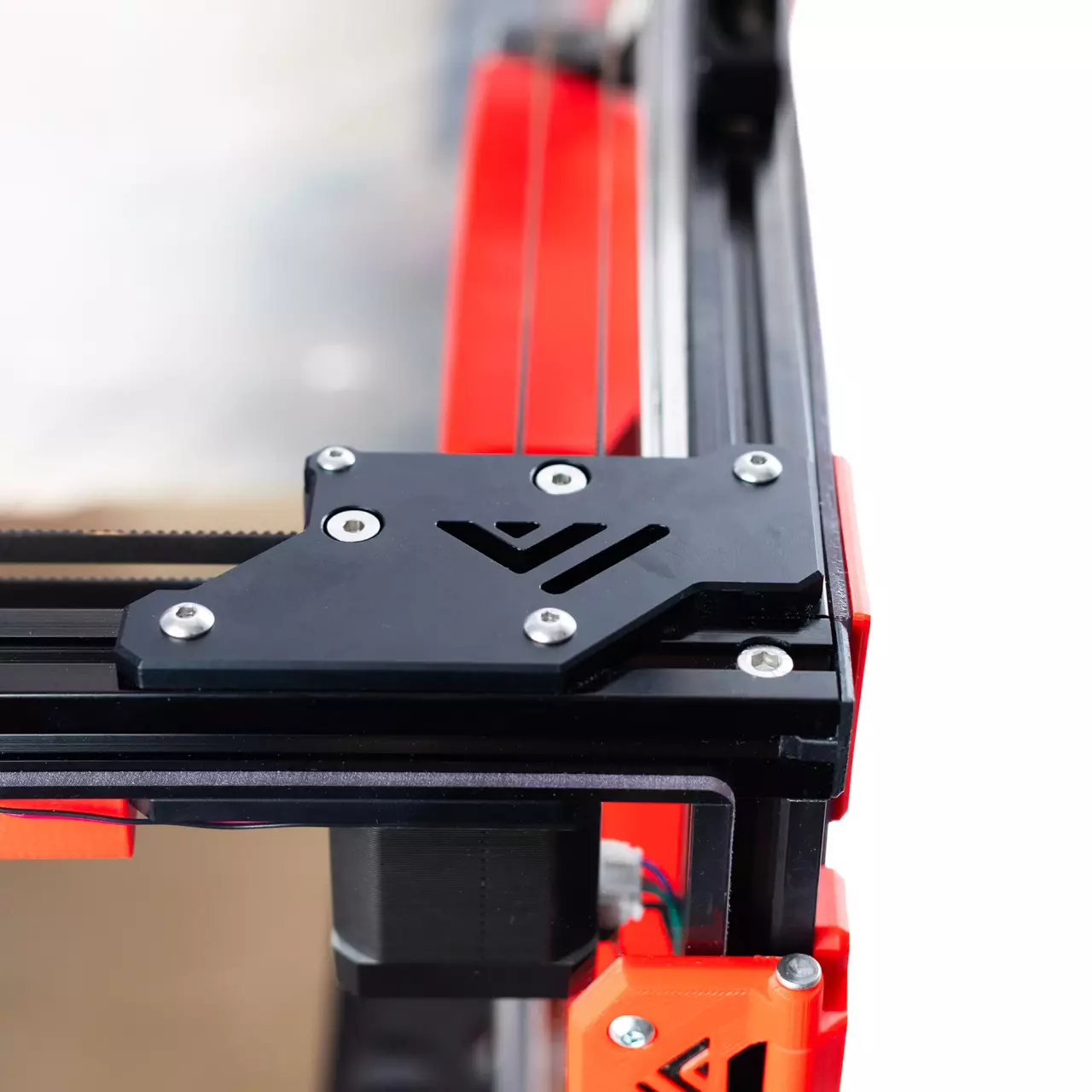

W drukarce VzBoT 330 zadbano o wysoką jakość konstrukcji, której części wykonano w technologii CNC. Dwie szyny osi Y zwiększają sztywność, co umożliwia płynną pracę urządzenia. VzBoT 330 jest całkowicie zabudowana, co sprzyja stabilnemu drukowaniu modeli 3D. Tylny i dolny panel został wykonany z aluminium, pozostałe części obudowy wykonano z akrylu.



Technologia

W drukarce 3D VzBoT 330 zastosowano płytę główną 32-bit 550 MHz ze sterownikami TMC5160. Sterowniki TMC2209 silników krokowych NEMA17 od LDO oferują wiele zaawansowanych funkcji oraz zaprojektowane zostały w sposób zabezpieczający przed nadmierną temperaturą i zwarciem.

Szybkie drukowanie VzBoT 330 zawdzięcza wykorzystywaniu dwóch silników na osi X i dwóch na osi Y, co podwaja ich liczbę na płaszczyźnie XY w porównaniu do standardowych drukarek 3D. Wprowadzone rozwiązanie pozwoliło na wprowadzenie około 1,5-krotnego przyspieszenia dzięki dodatkowemu momentowi obrotowemu.



Ekstruder

W VzBoT 330 zaprojektowano kompaktowy ekstruder o lekkiej konstrukcji i przełożeniu 50:10. Dedykowany ekstruder direct drive ma możliwość drukowania z dokładnością od 0,1 mm do 1,0 mm w zależności od średnicy zastosowanej dyszy.



Efektywne chłodzenie

Drukarka wykorzystuje chłodzenie powietrzem. Dzięki podwójnemu systemowi rozpraszania ciepła, urządzenie efektywnie reguluje temperaturę wewnątrz komory. Do chłodzenia zastosowano wysokoobrotowe wentylatory WS7040.



Powierzchnia drukowania modeli 3D

Nazwa modelu VzBoT 330 sugeruje użytkownikom rozmiar wielkości obszaru roboczego, który wynosi 330x330x400 mm. W urządzeniu zaprojektowano stół roboczy bazujący na aluminium. VzBoT 330 drukuje bezpośrednio na magnetycznej podkładce stołu roboczego wykonanej ze stali sprężynowej pokrytej PEI.

Zastosowane rozwiązanie pozwala na swobodne odczepianie gotowych modeli po ukończeniu drukowania. Silikonowa grzałka o mocy 750 W pozwala na szybkie i równomierne nagrzewanie powierzchni. Maksymalna zalecana temperatura stołu roboczego wynosi 120°C, powierzchnię można kontrolować z dokładnością poniżej 0,15 mm.



Kompatybilne rodzaje filamentów z VzBoT 330

Dzięki konstrukcji z zabudowanymi ściankami urządzenie VzBoT 330 może współpracować z wieloma rodzajami filamentów, w tym także wrażliwymi na skurcz termiczny. W drukarce z powodzeniem można stosować materiały takie jak PLA, ABS, TPU, PETG, PC, PA i wiele innych.

Zestaw do samodzielnego złożenia drukarki VzBoT 330 został wyposażony w uniwersalną dyszę o średnicy 0,4 mm. Rozmiar ten pozwala na stosunkowo szybkie drukowanie przy jednoczesnym zachowaniu dobrej jakości szczegółów modelu 3D.



Elementy opcjonalne

Model drukarki VzBoT 330 można wyposażyć w filtr z węglem aktywnym i filtr wylotowy dla bezpieczniejszego użytkowania, a także podświetlenie LED czy bezpiecznik termiczny do stołu roboczego.

Drukarkę 3D VzBoT 330 można także rozszerzyć o czujnik braku filamentu, który informuje użytkownika o skończeniu się materiału lub zerwaniu włókna. Do czasu uzupełnienia urządzenie wstrzyma drukowanie oraz po załadowaniu będzie kontynuować pracę od ostatniego punktu.



Modyfikacje

Na GitHubie VzBoT 330 dostępnych jest wiele modyfikacji drukarki stworzonych przez użytkowników, które są podzielone na stopień trudności wprowadzenia.

Specyfikacja techniczna
  • Dokładność drukowania:0,1-1,0 mm
  • Firmware:Klipper
  • Kompatybilna średnica filamentu:1,75
  • Kompatybilne filamenty:PLA;ABS;TPU;PETG;PC;PA;itd.
  • Liczba ekstruderów:1
  • Max. temperatura stołu roboczego:120
  • Napięcie logiczne:3,3 V
  • Napięcie wejściowe:12V/24 V
  • Obszar roboczy:330 x 330 x 400 mm
  • Podkładka stołu roboczego:magetyczna, ze stali spręzynowej, pokryta PEI
  • Przekątna ekranu:5 "
  • Rodzaj ekranu:DSI
  • Średnica dyszy:0,4
  • Technologia druku:FFF/FDM
  • Waga produktu:29,1 kg
  • Wsparcie sieciowe:ESP32
  • Wymiary produktu:530 x 500 x 400 mm
  • Łączność:Wi-Fi;USB
  • Płyta główna:STM32H7232GT6 32 bitowa 550MHz
