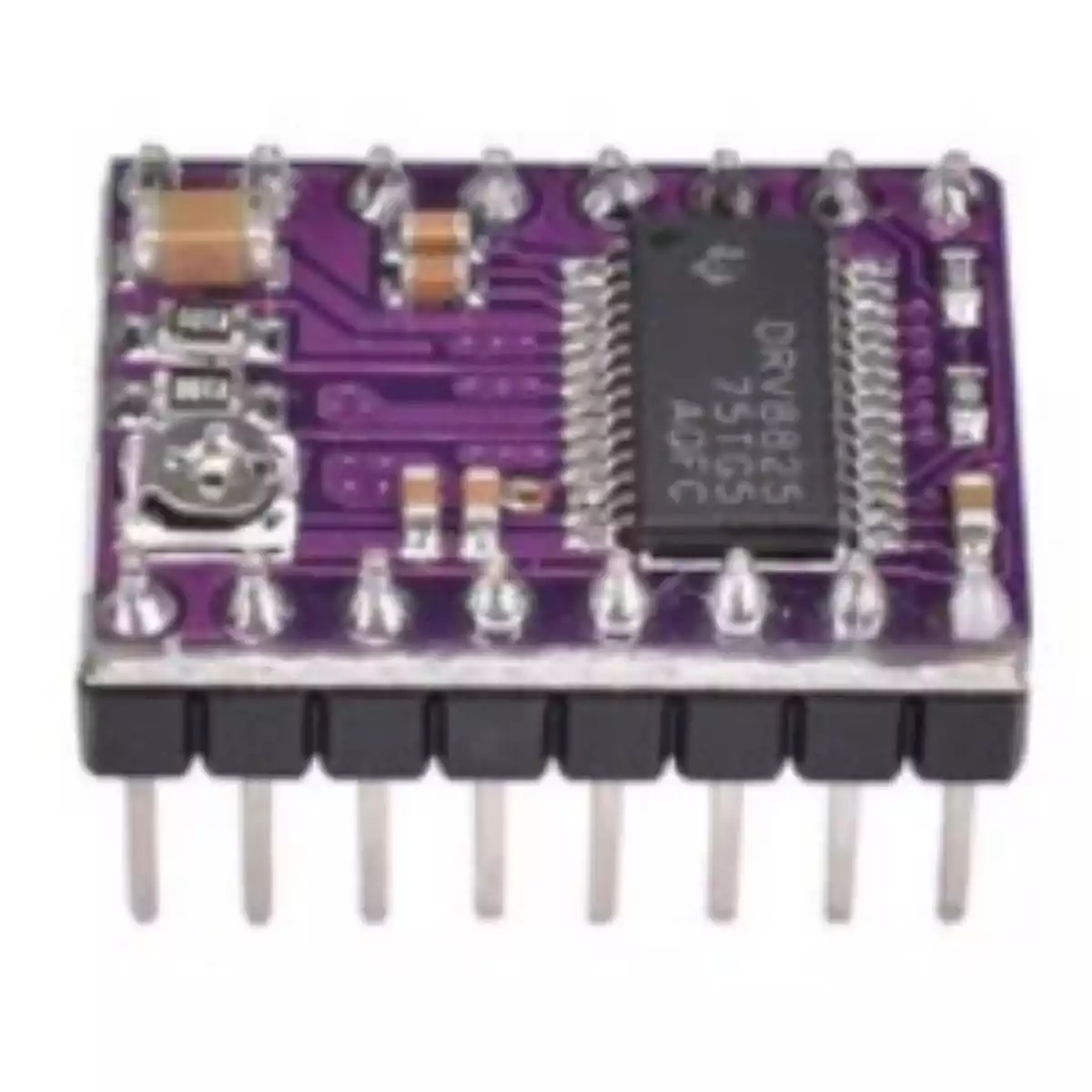

Sterownik silnika krokowego DRV8825
SKU 0192
Kod EAN: 5908233675215
7,99 zł6,50 zł + 23% VAT
Dostępny
Wysyłamy z magazynu w ciągu 1 dnia roboczego
Darmowa dostawa od 199 zł
Dostawa od 19,90 zł
1
Opis produktu
Parametry:
- Napięcie zasilania: 8,2 V - 45 V
- Prąd ciągły za cewkę: 1,5 A
- Maksymalny chwilowy prąd na cewkę: 2,2 A
- Napięcie zasilania części logicznej: 2,5 V - 5,25 V
- Rozdzielczość: 1, 1/2, 1/4, 1/8, 1/16, i 1/32 kroku
Pozwala kontrolować silnik krokowy o maksymalnym poborze prądu do 1,5A na cewkę (przy użyciu chłodzenia do 2,2A). Zasilany jest napięciem z zakresu od 8,2V do 45V. Przed użyciem zalecamy zapoznanie się z dokumentacją sterownika DRV8825.
Oprócz tego:
- Posiada możliwość pracy w sześciu trybach: pełnego kroku, pół-kroku, 1/4-kroku, 1/8-kroku, 1/16-kroku oraz 1/32-kroku
- Zapewnia kontrolę maksymalnego prądu silnika za pomocą potencjometru, co umożliwia używanie wyższego niż znamionowe napięcia zasilania dla silników, dzięki temu można uzyskać wyższą prędkość wykonywania kroków
- Silniki można zasilać napięciem od 8,2V do 45V
- Pobór prądu do 2,2A ( 1,5A bez zewnętrznego chłodzenia)
- Dzięki zintegrowanemu regulatorowi napięcia, użytkownik nie musi doprowadzać dodatkowego zasilania części logicznej.
- DRV8824 współpracuje z układami o napięciu części logicznej zarówno 3,3V jak i 5V.
- Posiada zabezpieczenie przed zbyt wysokim prądem i temperaturą i zwarciem oraz system blokujący start przy zbyt niskim napięciu zasilania
- W celu zwiększania powierzchni oddającej ciepło płytka została wykonana w technologii czterowarstwowej z grubszą pokrywą miedzi
- Odkryte pole masy od spodu, umożliwiające przylutowanie elementów chłodzących
- Moduł jest zgodny, pod względem rozmiarów i wyprowadzeń, z układem opartym na sterowniku A4988
